全新商品 | 銑床・加工中心
五軸加工中心機 UH-500
金額/條件：
議價
節省碳排量：
21,252 (本數據由賣家提供/估算，僅供參考。)
機台所在地：
台中市
機台使用狀況：
NEW
議價中，買家洽談中
三軸行程 Ｘ軸行程 ： 1100 mm
Ｙ軸行程 ： 600 mm
Ｚ軸行程(立式) ： 610 mm
Ｚ軸行程(臥式) ： 690 mm
主軸鼻端至工作台面(立式) ： 30~640 mm
主軸中心至工作台面(臥式) ： 195~885 mm
工作台 工作台尺寸 ： 1250 x 620 mm
T型槽 ： 5 x 18 x 125 mm

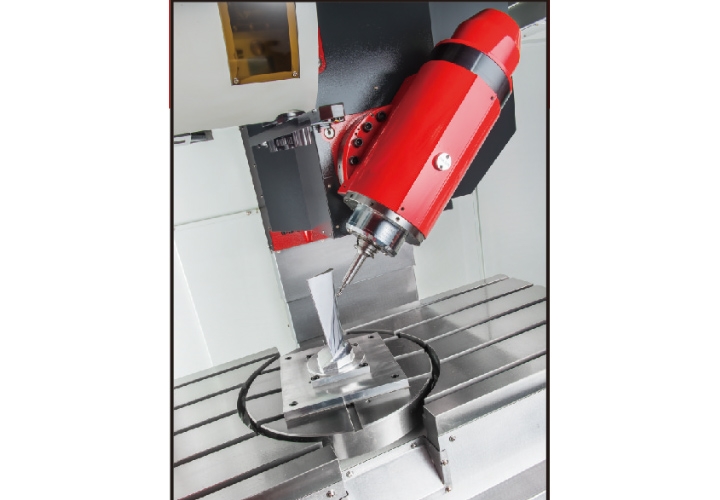

主軸迴轉頭 內藏主軸最高轉速 ： 15000 rpm
主軸馬力 (發那科) ： 15 / 18.5 kw
主軸馬力 (西門子) ： 21 / 25 kw

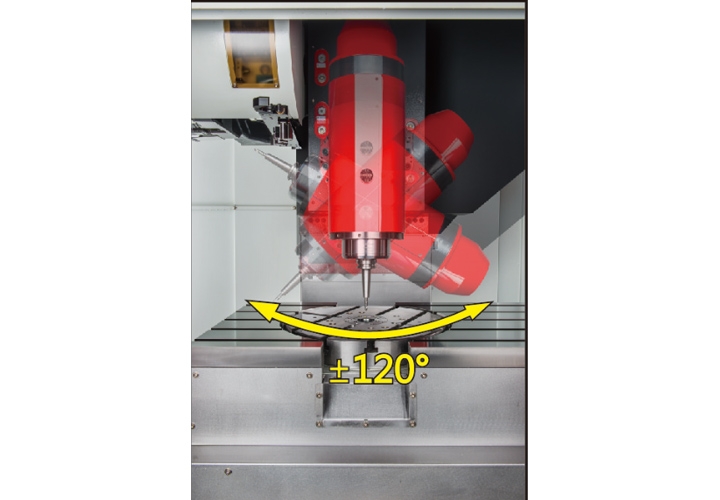

B軸傾斜角度 ： ±120 °
主軸端孔斜度 ： BBT-40 / HSKA63 (選配) type
B軸定位精度 ： 20" sec
B軸重覆定位精度 ： 6" sec
旋轉工作台 盤面尺寸 ： Ø500 mm
最小分割單位 ： 0.001° degree
驅動方式 ： 蝸桿渦輪 type
最大轉速 ： 25 rpm
工作台最大載重量 ： 500 kgs
進給 切削位移速度 ： 1月10日 m/min
快速位移(X/Y/Z) ： 30 / 30 / 24 m/min
X/Y/Z軸伺服馬達 (發那科) ： 2004/4/7 kw
X/Y/Z軸伺服馬達 (西門子) ： 5.5 / 5.5 / 6.4 kw
刀庫 刀庫型式 ： 刀臂式 & 移動式 type
刀具數量 ： 24 / 30 (選配) set
最大刀徑(相鄰刀 / 空鄰刀) ： 75 / 150 mm
最大刀長 ： 250 mm
刀具重量 ： 7 kgs
換刀方式 ： 任意式 type
滾珠螺桿 / 線軌 螺桿(X/Y/Z) ： 45 / 40 / 40 mm
導程(X/Y/Z) ： 2010/10/12 mm
線軌形式(寛度) ： 滾柱線軌 (45/45/45) mm
其他 氣壓源 ： 6 kgs/cm²
電源需求規格 ： 40 KVA
佔地面積(長X寬x高 ) ： 4500 x 3200 x 2950 mm
機器重量 ： 9200 kgs
